После того, как вездеходик поехал, настало время кузова и салона. Так как кузов гораздо больше области печати принтера, пришлось модель разбить на 10 частей и печатать их по отдельности, а затем склеивать (использовал эпоксидный клей).

Каждая часть печаталась от 2,5 до 3,5 часов. Всего на кузов (вместе с люком на крышу и дверьми) ушло чуть больше 30 часов печати.
Чтобы "оживитить" модельку, заказал комплект светодиодов и блок управления ими. Фары довольно быстро отпечатал, а вот с проводкой долго провозился - все провода нужно было или укоротить, или удлинить.

Модели передних сидений (водителя и штурмана) скачал с интернета, а модели сидений в грузопассажирском отсеке создавал сам.

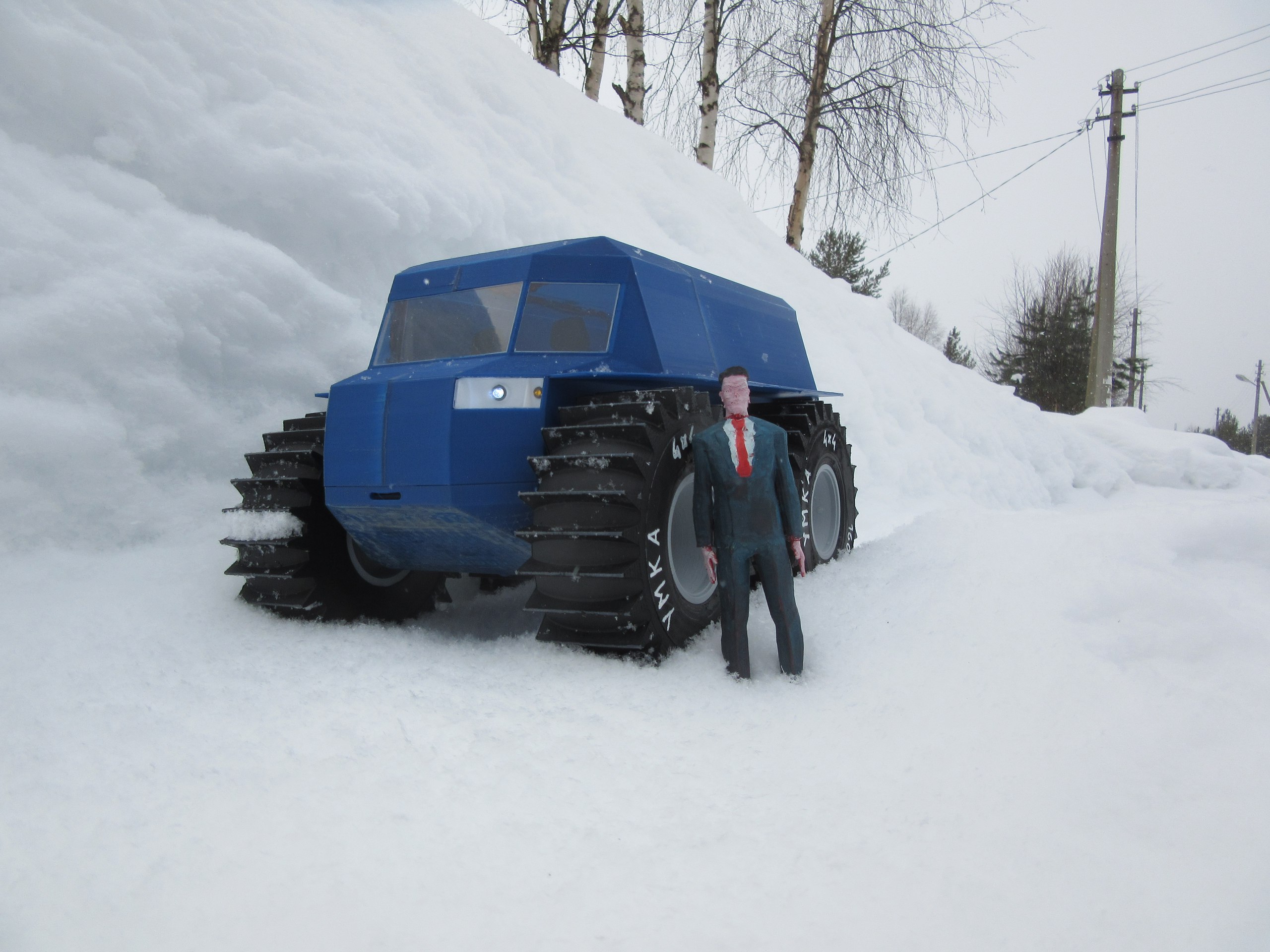

Для более понятной передачи масштаба, сделал вот такого красавца


Ну а дальше испытания, испытания и еще раз испытания. По ровной поверхности (ламинат, укатанный снег) вездеходик отлично передвигался. Но как только на пути вставало малейшее препятствие, сразу начинала буксовать ременная передача. Печатные ремни быстро вытянулись и под нагрузкой уже не хотели работать.
Заказал на алике нужные ремешки, а пока они шли, переделал редуктор с понижения в 4 раза на 6,25. Собрал всё, стало гораздо лучше. Но, как это и бывает, вылезла новая проблема - стало сворачивать валы в редукторе. Валы ведь тоже напечатаны, и, видимо, такой крутящий момент материал уже не выдерживает. Обратился к знакомому токарю, и за одни выходные у меня появились новые валы :)
А дальше покатушки по сугробам






Со всеми пробами и ошибками ушло больше 200 часов печати и 3,5 кг пластика. Не было бы ошибок, тогда потратил бы 160 часов на печать и 2,2 кг пластика.
Общая стоимость модели получилась около 16 000 рублей. Примерно 9-10 тысяч от суммы составляет электроника: пришлось купить аккумулятор, регулятор напряжения, двигатель, свет. Радиоаппаратуру взял от другой машинки - сэкономил 3 тысячи рублей.

P.S. Вездеходик ещё умеет плавать :swimming:

_________________
Не попробуешь - не узнаешь.
-В чем сила, брат? - Во сне сила. И у того ее больше, кто спит крепче. © Добрыня Никитич и Змей Горыныч


Вернуться к началу
 Профиль

СообщениеДобавлено: Пт дек 28, 2018 18:23
Аватара пользователя

Зарегистрирован: Пн июл 23, 2012 12:28
Сообщения: 245/9400км
Откуда: Архангельск (8-921-486-43-75)
Репутация: 0 [ ? ]
Что-то давненько здесь не было новых сообщений :) А принтер-то трудится :riding:

Сломался блендер - мотор жужжит, но насадка не вращается. Разбираю и вижу, что вал насадки размолотил соединительную муфту. 20 минут моделирования и 3d-модель переходной муфты готова. Время печати 13 минут. Но с размерами не угадал, корректирую и снова на печать. Со второго раза получилось :athlete:

И распечатал еще 3 штуки для других насадок. На все ушло 10 грамм пластика.



Летом поломался коннектор шланга, а точнее его гайка. Резьба там с крупным шагом (2 мм), так что вполне можно было напечатать.
Этапы те же самые: обмеряем, моделируем, печатаем. Время печати около 50 минут. И как обычно, с первого раза не попал в размер - гайка закручивалась только с помощью метрового ключа. Но закручивалась, а значит с шагом резьбы все хорошо, только диаметр увеличить. На одну гайку ушло 8 грамм пластика.


Вообще, для таких задач надо бы 3d-сканер купить, а то все это обмерять ну очень хлопотно.

Ах, как же я люблю Архангельск. Вон сколько брелков на ключи сделал :roll:

Один из последних проектов - аппарат для контактной сварки литиевых банок 18650. Сам придумал только корпус, а схемы, список компонентов и как собрать взял у AlexGyver'a (https://alexgyver.ru/battery-welder/)


А папа решил освоить литье металла (пока алюминия) по напечатанным формам. Для начала он решил сделать струбцины. Подробно почитать ТУТ

Ну и как же подготовка к Новому году без 3d-принтера? Уже никак :)
Миньонов мало не бывает :roll:


И еще много чего было сделано при помощи 3d-печати. Ножки для штатива, крепление заднего фонаря на велик брату и т.д. и т.п. Просто из-за того, что функциональные детали печатаю из черного PET пластика, их сложно сфоткать. Надо другими цветами закупиться.
